燃气热水器排气管道规范(2023要求)

好吧,我知道你在想什么。

燃气热水器的排气密码就像埃及的象形文字,几乎是一个难以理解的话题。

但只有少数热水器代码,你真的需要理解。

在这个HomeInspectorSecrets.com指南中,我将介绍一些最重要的燃气热水器排气管道代码,例如:

燃气热水器排气管道规范
  • 排气口直径:管道尺寸取决于btu、高度以及是否通风或供电
  • 屋顶高度:屋顶通风口高度以屋顶坡度为依据
  • 许可:如果没有保护措施,单壁通风口必须距离可燃物18英寸
  • 坡:通风口连接器需要至少1/4英寸的向上坡度
  • 连接器长度:B型可达到垂直通风口或烟囱长度的100%
  • 肘部:如果有水平部分,最多允许有两个弯头
  • 最大高度:B型通风口必须高于其他顶盖至少5英尺
  • 壁炉:如果连接到壁炉烟囱,壁炉烟道必须密封
  • 保护管:排气管必须用金属带、挂钩或支架固定

什么是国际住宅代码或IRC?

本文针对燃气热水器的排气规范是根据国际住宅规范,采用的G2427节电器的通风

IRC是称为模型代码它已被美国和世界上许多国家所采用。有时IRC代码已被完全采用,但美国一些州有一定的变化。

你的州、县或市永远拥有权力通过IRC,你应该咨询你自己当地的建筑规范,以获得最终的决定。

9关键燃气热水器排气规范

在下面的列表中,我已经编译了我认为最重要的燃气热水器排气管道代码。在实际的IRC代码本中有许多例外,您所在的州或城市总是优先于IRC中的内容。

以下是我对燃气热水器排气管道的9个最重要的规范要求:

1.B型(双层壁)通风口直径

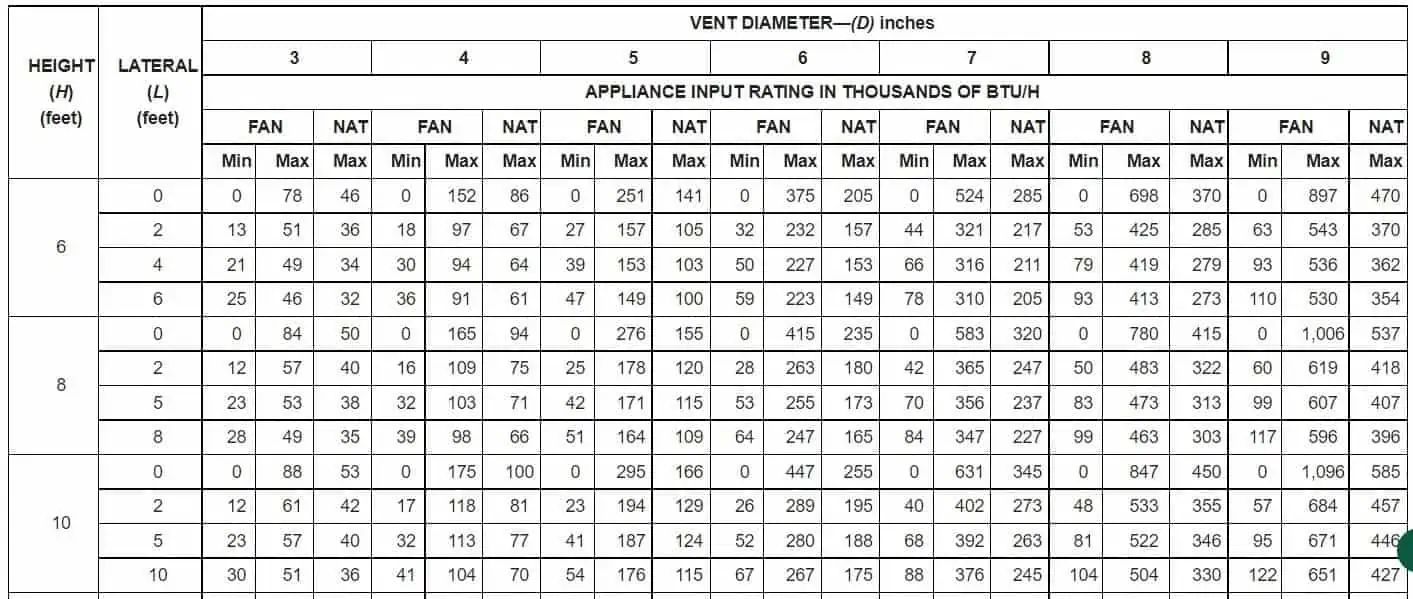

热水器B型通风口(双壁)的最小直径由通风口的高度、水平截面决定,是否为自然通风或动力性通风(风扇),热水器的btu数量。

下表摘自IRC代码书:

燃气热水器排气管道规范

来源:国际住宅代码(code.iccsafe.org)

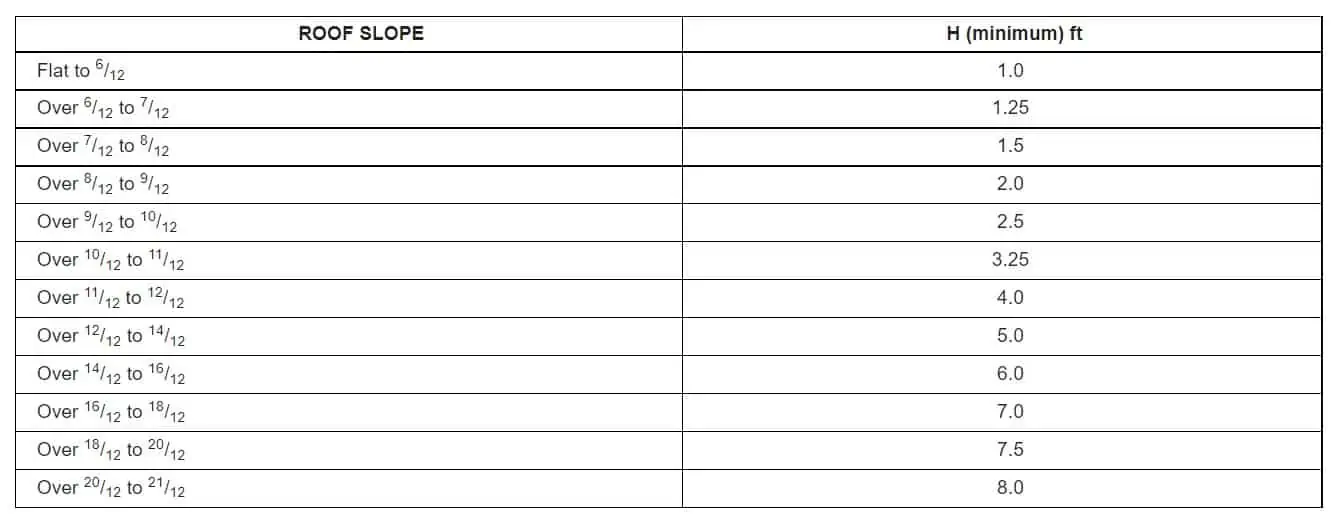

2.基于屋面边坡的通风口终止

IRC的这一部分指出,如果通风口距离墙壁或其他障碍物至少8英尺,则需要在屋顶上方终止。

通风口高于屋顶的高度由屋顶坡度决定。基本上,屋顶越陡,最低高度越大的通风口是必需的。

屋顶斜坡的第一个数字是上升,第二个数字是运行。12/12的屋顶意味着你每靠近山脊12英寸,它就会上升12英寸。12/12的屋顶要求通风口的最低高度至少为5英尺。

阅读>>烘干机通风口安装的规范是什么?

来源:国际住宅代码(code.iccsafe.org)

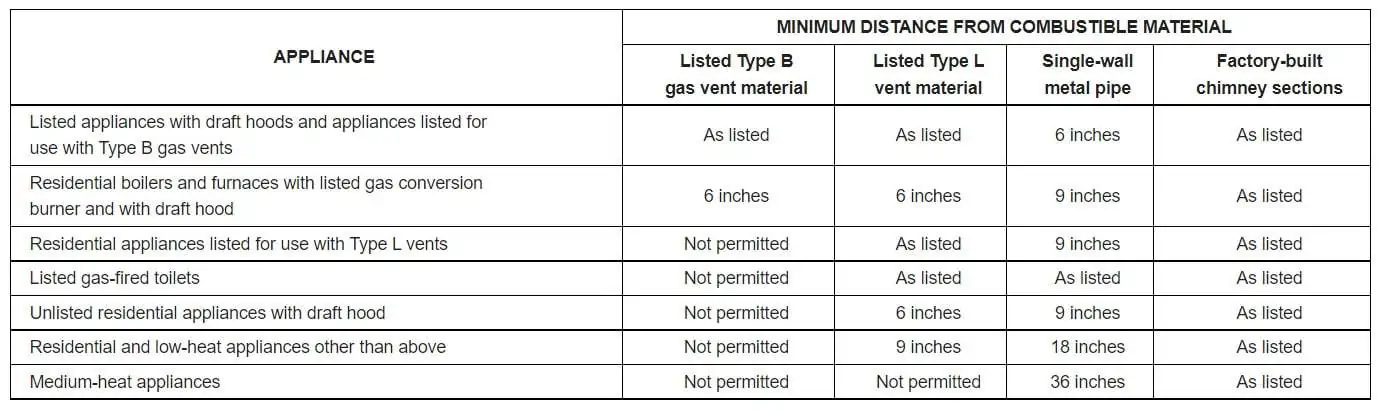

3.可燃物放行

IRC指出,两者之间需要有一个最小的距离可燃材料还有通风口。这是有道理的,因为喷口会变得非常热,最终可能引燃木材或其他材料。

它还指出,如果可燃材料得到保护,这些间隙可以减少。

对于燃气热水器,您将主要处理B型和单壁通风要求。

一般考虑热水器低热电器因为那里的烟气温度低于1000度。所以如果你有一个单壁金属管道,如果没有保护,你需要距离可燃材料至少18英寸。

阅读>>油烟机通风口的建筑规范是什么?

燃气热水器排气管道规范

来源:国际住宅代码(code.iccsafe.org)

4.发泄斜率

排气管接头(热水器与垂直排气管连接的管道段)需要倾斜向上朝向通风口或烟囱每英尺至少1/4英寸。

有动力排气系统的热水器除外。

燃气热水器排气管道规范(1)

5.排气连接器的最大长度

通风口连接器是将燃气热水器连接到垂直通风口或烟囱的一段管道。单壁(C型)通风口连接器的最大水平长度为通风口或烟囱高度的75%。

如果排气口是B型(双壁),那么你可以达到烟囱或通风口高度的100%。这是有意义的,因为B型可以处理更高的温度,比单壁排气连接器更耐用。

阅读>>楼梯和栏杆的建筑规范是什么?

6.排气弯头数量

如果热水器电器通风口(单通风口)有任何水平部分的通风口,那么不允许使用弯头连接器。

如果单个设备的通风口有水平截面,那么两肘以下是允许的。额外的弯头将减少排气口的额定容量。

7.高于其他屋顶罩的最低高度

对于B型通风口,需要终止至少高出5英尺最高连接的通风罩或烟道环。

此燃气热水器排气规范防止气流中断从另一个排气烟道。

8.使用烟囱和壁炉

如果在砌体或金属烟囱上安装排气管,则需要将排气管连接在烟囱最底部以上,以避免烟气堵塞。

如果壁炉烟道口是永久密封的,则只允许将热水器排气口安装到壁炉烟道中。

阅读>>什么是厕所通关规则?

9.用皮带固定通风口

排气管必须用金属带、金属托架或金属管钩固定。

不允许使用塑料连接。
