你想知道如何将浴室的风扇和灯连接到分开的开关上吗?bd综合最新版第2页
有时你只是想把灯开在一个单独的开关上，这样你就可以在不发出任何声音的情况下打开它。
需要考虑的最重要的事情是，你可能需要从浴室风扇到墙壁开关的新电线。bd综合最新版第2页
这种线路被称为“12/3”电缆，包括两条热线。
在本HomeInspectorSecrets.com指南中，你会发现:
- 将热电、中性点和地线连接在一起
- 将新的12/3电缆穿过天花板或墙壁
- 如何将新接线连接到双拨动墙开关上
继续阅读以了解您需要的供应，以及我们关于如何进行布线的逐步指南。
你需要知道的关于连接双开关浴室风扇和灯的事情bd综合最新版第2页
也许最重要的是要知道连接浴室风扇和灯在不同的开关上，你需要从浴室风扇到现有的开关运行一个新的布线电缆。bd综合最新版第2页
如果你只有一个普通的风扇，没有灯或加热器，那么你只有12/2接线，包括一个热，一个中性和一个地。
但如果你想把风扇和灯连接到分开的开关上，你需要两个从浴室风扇到墙壁开关的热管。12/3电缆包括两个热线，一个中性线和一个接地线。
使用有执照的电工
在大多数情况下，房主应该请有执照的电工来做这项工作。你当地的城市或县的法规几乎肯定也会要求它。
如果接线不正确，有触电甚至引发火灾的危险。
电工有很多技巧和方法让新电线穿过墙壁或天花板，这是普通房主可能不知道的。
请阅读b> >如何在一楼安装浴室风扇?bd综合最新版第2页
你需要在单独的开关上连接排气扇和灯
- 12/3电缆-浴室风扇bd综合最新版第2页需要从外壳到开关的12/3接线，以便使用两个单独的开关。12/3接线包括两个热(黑色/红色)，一个中性(白色)和一个接地(绿色/铜)。
- 双拨动墙开关h -这些双开关有两个开关，所以你可以分别控制灯和风扇。
- 线坚果-你需要一种方法来连接热电、中性点和地线。你可以使用久经考验的方法线螺母．但最简单的方法是使用现代快速连接或瓦戈杠杆螺母。
- 鱼带-如果你需要从浴室风扇到墙壁开关的12/3电缆，一套鱼带将非常有用。鱼带是灵活的，可以帮助你通过天花板或墙壁布线。
- 电气胶带-你想在墙上的开关周围用一到两层标准的电气胶带来固定连接。
如何将浴室风扇和灯分别连接在bd综合最新版第2页开关上(13步指南)
- 关闭面板上的电源并确认它已关闭
- 从浴扇上拆卸旧的12/2接线
- 连接新地面和住房
- 连接房屋热线
- 连接房屋的中性点
- 将电线推入外壳并固定盖板
- 将新的12/3线缆布放至双交换机
- 连接接地开关
- 连接交换机上的两个中性点
- 连接接地尾纤到开关端子
- 连接电源到公共端子
- 将热线连接到交换机青铜端子
- 用电工胶带包好
- 紧固双开关并重新安装盖板
步骤1 -关闭面板电源并确认电源已关闭
与任何接线工作一样，第一步是关闭面板盒的电源。
我们还建议您使用非接触式电压测试仪来验证排气扇的电源是否关闭。
非接触式电压测试仪只需靠近电线或双开关即可检测是否有电。如果还有电，它会发出哔哔声或亮起(有些手机两者都有)。
步骤2 -从浴扇上拆卸旧的12/2接线
在浴风扇外壳处，拆下接线盖板，并断开进入外壳的现有12/2接线。
接地线通常接在盖板接地端子上。
两个热(一个用于风扇和一个用于灯)将通过线螺母或快速连接连接到旧的12/2电缆。简单地断开线路。
请阅读b> >浴室风扇如何穿墙通风?bd综合最新版第2页
步骤3 -将新的接地连接到房屋
将新的12/3电缆接地连接到浴风扇外壳。
接线盖上通常会有一个接地端子。简单地钩和压接地线周围的端子在顺时针方向，然后拧紧螺丝。

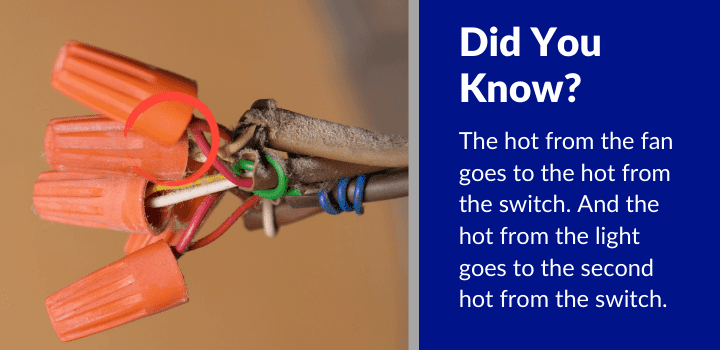

步骤4 -连接房屋的热线
将新的12/3热线连接到外壳上。
会有一根发热丝(红色或黑色)给排风机发热，再光发热到第二根12/3发热丝(红色或黑色)。
从外壳上的灯和排气风扇热线可能是红色，黑色或蓝色。您将需要连接这些电线在一起使用要么线螺母，快速连接，或Wago杆螺母。
步骤5 -连接房屋的中性点
从新的12/3电缆连接到从排气扇和灯来的中性点。
这些中性将不得不全部连接在一起使用线螺母，快速连接，或瓦戈杠杆螺母。
步骤6 -将电线推入外壳并固定盖板
将电线连接推入浴室风扇外壳或接线室。bd综合最新版第2页
重新安装接线盖板。通过安装连接器或护套，确保电线没有尖锐的边缘。
步骤7 -将新的12/3线缆布放至双交换机
如果墙壁完成，新的12/3电缆需要通过天花板钓到墙壁开关。
如果你有阁楼通道，从阁楼进去会有帮助。
敷设新的12/3电缆到墙壁开关可能是整个布线工作中最困难的部分。
请阅读b> >如何更换没有阁楼通道的浴室风扇?bd综合最新版第2页
步骤8 -连接接地开关
在墙上的开关处把所有的地线连接起来。
将有一个接地从新的12/3电缆从浴缸风扇;另一个接地将来自墙壁开关箱，第三个接地将来自面板箱。
这些接地都需要使用线螺母，快速连接或Wago连接器进行连接。您还需要创建一个接地辫子(短接地线)，从开关本身到这个辫子。
将地线连接在一起后，将其推向开关盒的背面，以使其脱离方式。
步骤9 -连接两个中性点在开关
将中性线连接到墙上的开关箱上。
将有一个中性线来自浴室风扇，将有第二个中性线来自面板盒。bd综合最新版第2页
您将需要连接这两个中性线一起与线螺母，快速连接，或瓦戈杠杆螺母。将它们连接在一起后，将其推入开关盒以将其移开。
步骤10 -连接接地尾纤到开关端子
将地线从尾纤(之前创建的)连接到交换机本身。
只需将地线顺时针绕在开关接地端子上并压接即可。
然后你可以用螺丝刀拧紧螺母。
步骤11—将电源连接到公共端子
将单根电源线(从面板盒)连接到开关端子。
终端应该是“公共”，你需要将电源线连接到这些“公共”终端之一。因为它是一个单电路，你可以把它连接到任何一个公共端子上。
请阅读b> >浴室风扇通风的规范要求是什么?bd综合最新版第2页
步骤12—将热线连接到交换机青铜端子
将排气扇和灯的两条热线连接到青铜端子上。
这些青铜端子应该写“A1”和“A2”。
你需要决定你是想让顶部的开关为浴室风扇供电还是为灯供电。
简单地绕在每一个热丝上的青铜端子在顺时针方向，并卷曲它。然后你可以用螺丝刀拧紧青铜端子。
步骤13 -用电工胶带包裹
用电工胶带把墙上的开关包上一到两次，以固定电线。
电气胶带应绕在端子周围。
步骤14 -固定双开关并重新安装盖板
安全的开关使用所提供的螺丝连接到开关箱上。
然后你可以扣上盖板，也可以用一个小螺丝。
最终的想法
浴室风扇连接到独立开关的最困难的部分通常是bd综合最新版第2页从外壳到墙壁开关的新布线电缆。
这可能很棘手，你可能需要进入阁楼来完成这项工作。
如果你找一个合格的电工，这部分也会有很大的帮助，因为他们有很多技巧可以使用。
别忘了还有很多不同类型的墙壁开关，你可以把它们连接到新的浴室风扇和灯上。bd综合最新版第2页有计时器开关，甚至是内置湿度传感器的开关。
我希望你喜欢这个指南;请在下面留言或提问。
